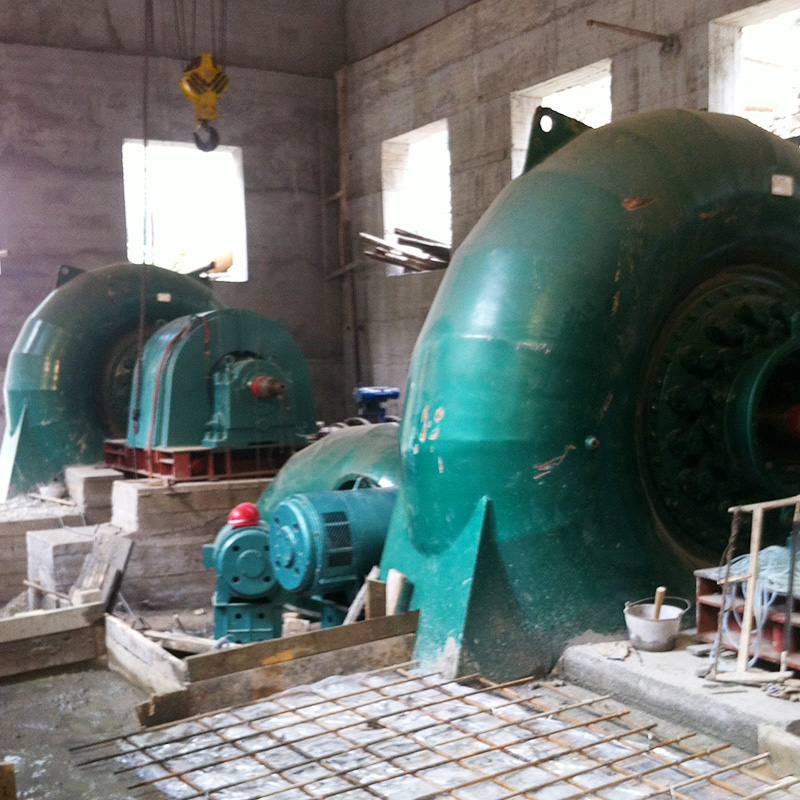

混流式水輪機也稱為弗朗西斯式水輪機，屬反擊式水輪機的一種，由美國工程師弗朗西斯于1849年發明，又稱弗朗西斯水輪機，或輻軸流式水輪機。水流從四周徑向流入轉輪，然后近似軸向流出轉輪，轉輪由上冠，下環和葉片組成[1]?。近年來的發展趨勢是高水頭、大容量、高比轉速和高效率。

混流式水輪機結構緊湊，效率較高，能適應很寬的水頭范圍，是目前世界各國廣泛采用的水輪機型式之一。當水流經過這種水輪機工作輪時，它以輻向進入、軸向流出，所以也稱為輻向軸流式水輪機?！　∷m用于水頭自20米直到700米的范圍內，機構簡單，運行穩定，并且效率高，但它一般是用在中水頭范圍內（50米至400米）。單機出力從幾十千瓦到幾十萬千瓦。目前這種水輪機最大出力已經超過70萬千瓦。是一種運用最廣泛的一種水輪機。

水輪機是把水流的能量轉換為旋轉機械能的動力機械，它屬于流體機械中的透平機械。早在公元前100年前后，中國就出現了水輪機的雛形——水輪，用于提灌和驅動糧食加工器械?，F(xiàn)代水輪機則大多數安裝在水電站內，用來驅動發電機發電。在水電站中，上游水庫中的水經引水管引向水輪機，推動水輪機轉輪旋轉，帶動發電機發電。作完功的水則通過尾水管道排向下游。水頭越高、流量越大，水輪機的輸出功率也就越大。

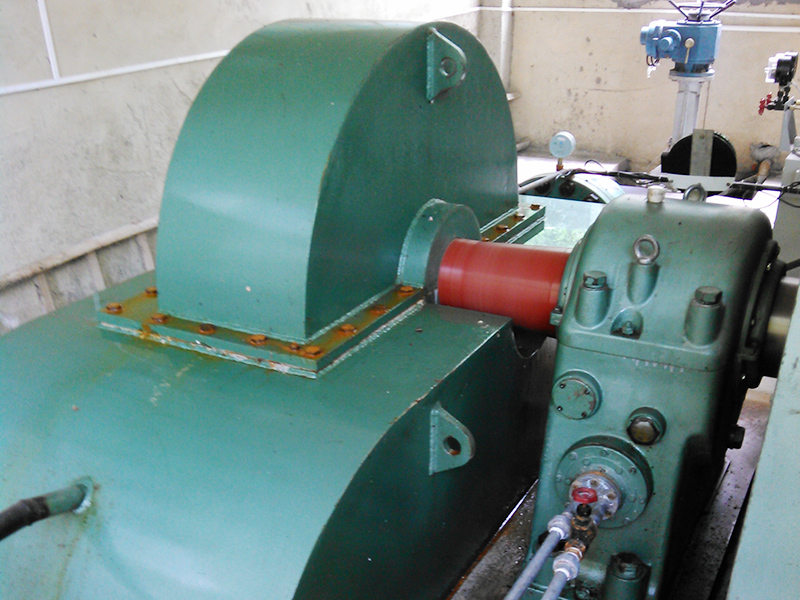

沖擊式水輪機是借助于特殊導水機構引出具有動能的自由射流，沖向轉輪水斗，使轉輪旋轉做功，從而完成將水能轉換成機械能的一種水力原動機。沖擊式水輪機適用于高水頭、小流量的電站，它將來自壓力管道的水，經噴嘴后轉換為高速射流，切向沖擊轉輪，推動轉輪旋轉，從而帶動發電機轉子轉動發電。在沖擊式水輪機中，以工作射流與轉輪相對位置和做工次數的不同，可分為切擊式水輪機、斜擊式水輪機和雙擊式水輪機。

斜擊式水輪機（inclinedjetturbine；Turgoimpulseturbine）沖擊式水輪機的一種。主要由噴嘴和轉輪等組成。轉輪由外輪圈、內輪轂和其問所固定的若干單碗形斗葉組成。噴嘴射流以22.5°的角度斜沖轉輪正面的葉片后從背面流出。結構簡單、造價低廉，但效率低。僅應用于小型電站。適用水頭為20~100m。

斜擊式水輪機（inclinedjetturbine；Turgoimpulseturbine）沖擊式水輪機的一種。主要由噴嘴和轉輪等組成。轉輪由外輪圈、內輪轂和其問所固定的若干單碗形斗葉組成。噴嘴射流以22.5°的角度斜沖轉輪正面的葉片后從背面流出。結構簡單、造價低廉，但效率低。僅應用于小型電站。適用水頭為20~100m。

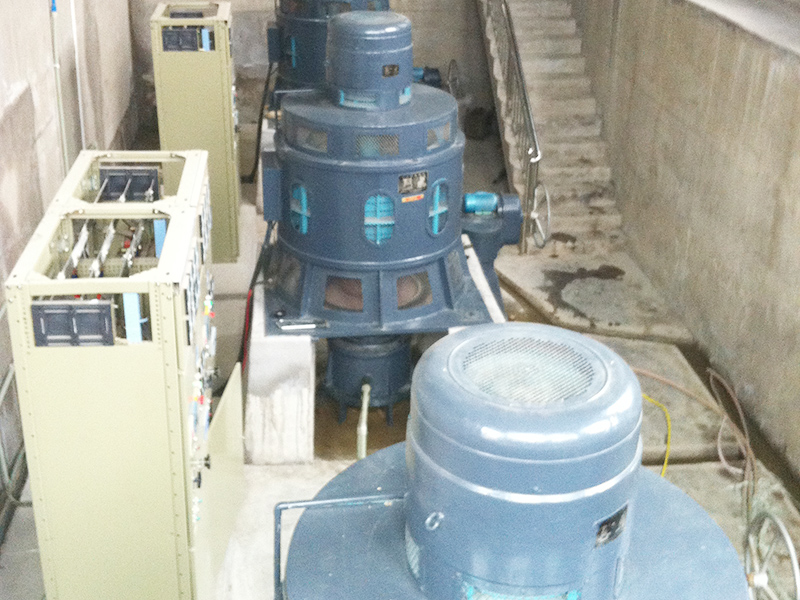

軸流式水輪機是指水流由軸向進人轉輪，沿其葉片自軸向流出，將水流能量轉換為機械能的反擊式水輪機口按其轉輪葉片能否轉動又分為軸流轉槳式和軸流定槳式。軸流式水輪機的使用水頭范圍一般為3-80m。軸流式水輪機轉輪由轉輪體、葉片、泄水錐組成，葉片數少于混流式，葉片軸線與水輪機軸線垂直。適用于中低水頭、大流量的水電站。

軸流式水輪機是指水流由軸向進人轉輪，沿其葉片自軸向流出，將水流能量轉換為機械能的反擊式水輪機口按其轉輪葉片能否轉動又分為軸流轉槳式和軸流定槳式。軸流式水輪機的使用水頭范圍一般為3-80m。軸流式水輪機轉輪由轉輪體、葉片、泄水錐組成，葉片數少于混流式，葉片軸線與水輪機軸線垂直。適用于中低水頭、大流量的水電站。
